防水性と耐油性のオフホワイトのHDPE手袋

防水性と耐油性を備えたこの白いHDPE手袋は、家庭の清掃、食品加工、美容院、園芸機械、実験室試験、産業および農業の保護に広く使われています。 例えば、キッチンで油っぽい食材を飲むときに、油で汚れるのを効果的に受け止めます。 化学実験室では、化学物質による皮膚の腐食を防ぐことができます。

製品の特典

素材と技術:

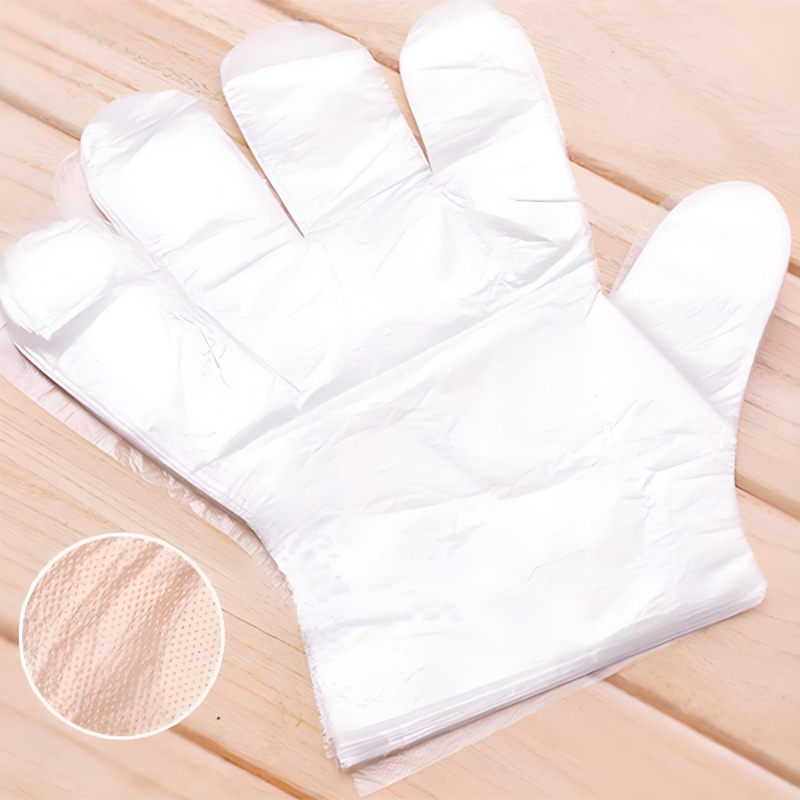

●新しいHDPE原料を使用しており、高い透明性と耐久性を備えています。表面に特殊な凹凸加工を施し、滑りやすく履きやすいです。

●機能性：防水性、耐油性、抗菌性、耐酸アルカリ性の天然機能を有、様々な制約な環境に適しています。ラテックス成分を含まず、皮膚へのアレルギー反応もありません。

●デザインと快適さ：手袋は適度な厚さ（シルク1.0〜3.5）で、手の形状にフィットします。優れた柔軟性とグリップ力を備え、当面の着用に適しています。

●環境保護と経済性：使い捨て使用、相互汚染を回避し、環境保護の概念に従ってし、手頃な価格です。これらは、一般経済的な保護手袋の好ましい選択肢です。

テクノロジーと職人技

1. 主要な製造プロセス

‌原料比率と前処理‌
PE手袋は主にLDPE（低密度蛍光）、HDPE（高密度ポリエチレン）、またはLLDPE（直鎖状低密度ポリエチレン）の原料で作られ、添加剤（可塑剤や固着防止剤など）を混合して均一な材料を形成します。 一部のプロセスでは、バリア特性（耐油性や耐薬品性など）を向上させるために複合改質技術を導入しています。

フィルムブロー
成形：混合した原料をブロー成形機で高温で溶かした後、リングダイひたすら押し出し、チューブ状のPEフィルムを形成します。 膜厚は空気圧と引き寄せ速度によって制御され、膜厚精度は±0.01mm^[2][8]に達します。

‌金型ホットプレス成形‌
金型温度は120〜150℃に制御され、圧力は約0.5MPa、成形時間は0.5〜1秒であり、使い捨て手袋の迅速な分離を実現できます。自動金型システムは、1分程度200〜300枚の手袋のプレス効率を達成できます。

‌分別と梱包‌
成形された手袋は空気圧グリッパーによって自動的に廃棄物から分離され、外観検査システムによって不良品が取り除かれます。 合格した製品は梱包前に三重包装（プラスチックフィルム箱外箱）を実施し、衛生と安全を確保しております。

2. 主な技術の改善

● 滑り止め構造設計‌ : 金型表面にピットやテクスチャーを追加することで、手袋の摩擦係数が増加し、滑り止め性能が 40% 以上向上します (実験室テストデータ)。

●プロセスのエネルギー節約の最適化‌:低温フィルムブロー技術(溶融温度が15℃低下)を使用し、材料の劣化を回避しながらエネルギー消費を20%削減します。

●廃棄物リサイクルシステム：破砕後のスクラップのリサイクル率は30%に達成し、原材料コストが10%～15%削減されます。

3. 業績指標と品質管理

●物理的特性:引張強さ ≥8MPa、破断伸び ≥300% (GB/T 1040.3 規格)。

●化学的保護：24時間10%塩水浸漬試験に合格、透水性<2.1g/m²・24h。

●衛生管理：製造環境はISO 14644-1 クラス8の清浄度要件に準拠しており、完成品はエチレンオキシドで滅菌されています。

4. アプリケーションの適応性分析

●低コストのシナリオ:PE手袋1枚のコストは約0.02元で、ケータリングの仕分けや短時間の清掃などの軽負荷のシナリオに適しています。

● 制限事項: 温度の上限は 60°C です。有機溶媒や鋭利なものにさらされると損傷しやすくなります。医療手術や高度な保護要件が必要なその他の分野には適していません。
